Narzędzia diagnostyczne iPhone – poradnik serwisowy

Diagnostyka iPhone’a nie polega na przypadkowej wymianie części do momentu, aż urządzenie zacznie działać. W profesjonalnym serwisie najpierw zbiera się objawy, później wykonuje pomiary i testy, a dopiero na końcu podejmuje decyzję o naprawie. Do takiej pracy potrzebne są zarówno narzędzia mechaniczne, jak i przyrządy pomiarowe, akcesoria do testów oraz oprogramowanie. Dobry serwisant potrafi dzięki nim odróżnić uszkodzony ekran od problemu z podświetleniem, zużytą baterię od awarii układu zasilania oraz błąd systemu od uszkodzenia płyty głównej.

W tym poradniku opisuję sprzęt, który rzeczywiście przydaje się przy diagnostyce iPhone’a. Nie skupiam się na efektownych gadżetach, lecz na narzędziach pozwalających uzyskać powtarzalny wynik. Wyjaśniam, kiedy wystarczy multimetr i zasilacz laboratoryjny, kiedy potrzebny jest miernik USB, a kiedy bez mikroskopu, kamery termowizyjnej lub programatora nie da się postawić wiarygodnej diagnozy. Wskazuję także, jak rozbudowywać stanowisko etapami, aby nie zamrażać budżetu w urządzeniach, których serwisant nie będzie używał.

Podstawy diagnostyki iPhone i organizacja stanowiska

Dlaczego narzędzia diagnostyczne mają znaczenie

Narzędzie diagnostyczne iPhone’a powinno odpowiadać na konkretne pytanie serwisowe. Multimetr odpowiada na pytanie, czy występuje zwarcie, czy linia ma prawidłową rezystancję i czy napięcie dociera do danego obwodu. Miernik USB pokazuje, jak telefon zachowuje się podczas ładowania. Program diagnostyczny pozwala sprawdzić stan baterii, komunikację z komputerem oraz błędy systemowe. Sam fakt posiadania drogiego sprzętu nie poprawia jakości naprawy, jeżeli technik nie zna ograniczeń pomiaru i nie potrafi odnieść wyniku do schematu działania urządzenia.

W praktyce najważniejsza jest kolejność. Najpierw wykonuje się oględziny bez podłączania zasilania, następnie testuje urządzenie w stanie fabrycznym, a dopiero później demontuje telefon. Takie podejście ogranicza ryzyko pogorszenia usterki i pozwala odróżnić problem pierwotny od uszkodzeń powstałych podczas wcześniejszej naprawy. Przykładowo iPhone, który nie uruchamia się po wymianie ekranu, może mieć źle podłączony flex, zagięty styk masy albo zwarcie w uszkodzonym zamienniku. Bez kontroli podstawowych elementów łatwo błędnie wskazać płytę główną jako źródło problemu.

Przydatną zasadą jest dokumentowanie każdego etapu. Zdjęcia telefonu przed otwarciem, zapis poboru prądu, numer błędu z programu oraz wynik testu z innym ekranem tworzą historię naprawy. Dzięki temu można wrócić do diagnozy, przekazać klientowi rzeczowe informacje i szybciej szkolić nowych pracowników. W serwisie, w którym przyjmuje się wiele urządzeń, dokumentacja jest równie ważna jak sam przyrząd. Warto również zapoznać się z tekstem najlepsze praktyki w diagnostyce iOS, ponieważ poprawna procedura często daje większą oszczędność czasu niż zakup kolejnego urządzenia.

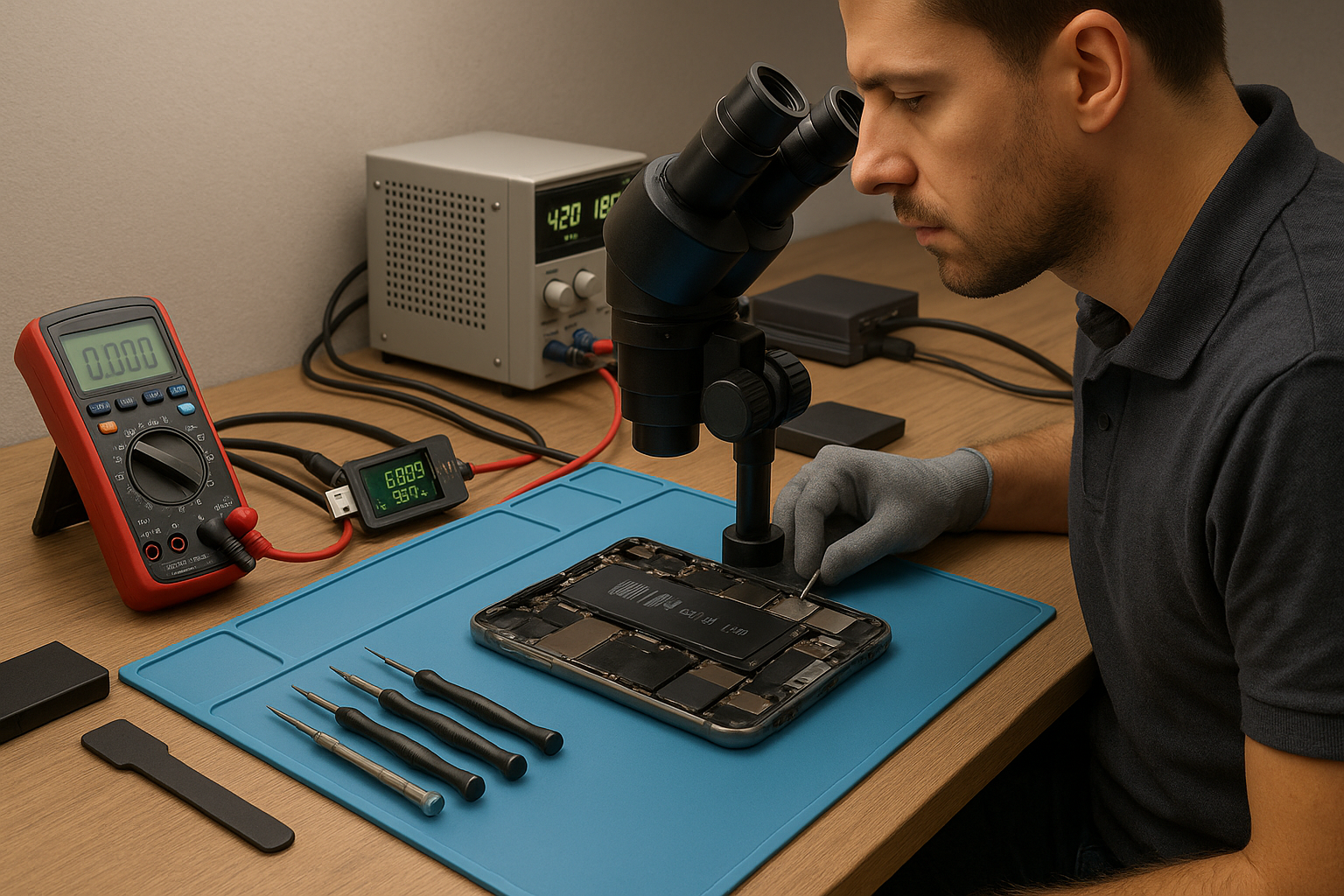

Podstawowe wyposażenie stołu

Podstawą stanowiska jest dobre oświetlenie, stabilna mata ESD, pojemniki na śruby, pęsety, otwieraki, przyssawki, zestaw wkrętaków precyzyjnych oraz lupa lub mikroskop. Mata ESD ogranicza ryzyko uszkodzenia układów przez wyładowania elektrostatyczne, a pojemniki z opisanymi polami chronią przed pomieszaniem śrub. W iPhone’ach różne długości wkrętów mają znaczenie; wkręcenie zbyt długiego elementu w niewłaściwe miejsce może uszkodzić warstwę płyty lub element konstrukcyjny. Dlatego narzędzia mechaniczne powinny być dobrane nie tylko pod kątem wygody, ale również kontroli siły.

Wkrętaki muszą mieć prawidłowy profil i nie mogą być zużyte. Tani bit, który ślizga się w łbie śruby, powoduje uszkodzenia utrudniające dalszy demontaż. Pęseta powinna mieć cienkie, równe końcówki, lecz nie może być tak ostra, aby przecinała taśmy lub uszkadzała uszczelki. Otwieraki z tworzywa są bezpieczniejsze przy pracy w pobliżu baterii niż metalowe narzędzia. Jeżeli konieczne jest zastosowanie metalowego ostrza, technik powinien pracować pod kontrolą wzroku i unikać wsuwania go głęboko w obudowę.

Warto zbudować stanowisko tak, aby strefa demontażu, pomiarów i testów były rozdzielone. Telefon rozebrany powinien mieć oznaczoną tackę, a części z konkretnego zlecenia nie mogą trafiać do wspólnego pojemnika. Dobrze sprawdza się podkładka z opisem kolejności śrub oraz osobny przewód do uziemienia maty. Praktyczny zestaw narzędzi do naprawy iPhone’a można rozszerzać zgodnie z profilem usług; przykłady przydatnych elementów opisano w artykule narzędzia do naprawy iPhone’a – zestaw serwisowy.

Oględziny przed pierwszym pomiarem

Oględziny są często niedocenianym narzędziem diagnostycznym. Przed podłączeniem ładowarki należy sprawdzić stan ramki, szybki, gniazda Lightning lub USB-C, ślady zalania, odkształcenia obudowy i wcześniejsze ingerencje. Zanieczyszczone gniazdo może powodować brak ładowania, ale nie oznacza awarii płyty. Z kolei wybrzuszona bateria wymaga odłączenia urządzenia i szczególnej ostrożności, ponieważ dalsze ładowanie może zwiększyć ryzyko termiczne. Zdjęcia makro z telefonu serwisowego są dobrym uzupełnieniem protokołu przyjęcia.

Przed demontażem należy zapisać objaw zgłoszony przez klienta własnymi słowami, a następnie wykonać test kontrolny. Jeżeli klient zgłasza, że telefon nie ładuje się, sprawdzamy kilka przewodów, zasilacz, reakcję na komputer, pobór prądu i stan portu. Jeżeli mówi o szybkim rozładowaniu, rejestrujemy kondycję baterii, temperaturę urządzenia, aplikacje działające w tle oraz zachowanie podczas obciążenia. Takie rozdzielenie zgłoszenia od wyniku testu zapobiega przyjęciu założenia, że pierwsza hipoteza jest prawidłowa.

Konkretną wskazówką jest przygotowanie karty diagnostycznej z polami: stan wizualny, numer seryjny, blokady, test ładowania, test obrazu, test dotyku, mikrofon, głośnik, aparaty, Face ID lub Touch ID, komunikacja z komputerem i wynik pomiarów. Karta nie musi być rozbudowana, ale powinna być identyczna dla każdego zlecenia. Dzięki temu nawet prosty serwis pracuje według procedury, a nie według pamięci pojedynczego technika.

Zasilanie, pomiary i kontrola płyty głównej

Multimetr jako podstawowy przyrząd

Multimetr jest jednym z najważniejszych narzędzi w serwisie iPhone’a. Umożliwia pomiar napięcia stałego, ciągłości obwodu, rezystancji oraz test diody. W diagnostyce płyty głównej szczególnie przydatny jest pomiar rezystancji do masy i odczyt w trybie diody, ale wynik zawsze należy interpretować w odniesieniu do konkretnej linii i modelu. Sama wartość nie mówi jeszcze, który element jest uszkodzony. Niska rezystancja może oznaczać zwarcie kondensatora, uszkodzony układ scalony albo naturalną cechę danego obwodu.

Do pracy z płytami potrzebne są sondy o cienkich końcówkach, stabilny uchwyt i dobre oświetlenie. Pomiar należy wykonywać przy odłączonej baterii, gdy procedura tego wymaga, oraz po rozładowaniu obwodów. Dotknięcie sąsiednich padów zbyt szeroką sondą może spowodować zwarcie. Technik powinien również pamiętać o polaryzacji i zakresie pomiarowym. Przed rozpoczęciem pracy warto sprawdzić multimetr na znanym źródle napięcia, ponieważ uszkodzony przewód pomiarowy może wygenerować fałszywy wynik i prowadzić do niepotrzebnej wymiany części.

Przykład z praktyki: iPhone nie reaguje na ładowarkę, a komputer nie wykrywa urządzenia. Po oględzinach port jest czysty, więc technik mierzy napięcie na baterii i sprawdza pobór prądu. Jeżeli bateria ma prawidłowe napięcie, ale na wejściu zasilania występuje zwarcie, kolejnym krokiem jest lokalizacja obciążonej linii, a nie wymiana baterii. Właśnie takie rozumowanie odróżnia diagnostykę od zgadywania. Więcej o sprzęcie używanym przy takich pracach można znaleźć w materiale jakie narzędzia są używane w serwisie Apple.

Zasilacz laboratoryjny i pomiar poboru prądu

Zasilacz laboratoryjny pozwala zasilić płytę kontrolowanym napięciem i obserwować reakcję układu. Powinien mieć stabilną regulację napięcia i ograniczenie prądu. W serwisie telefonów najważniejsza jest możliwość ustawienia bezpiecznego limitu, który ochroni płytę przed skutkami błędu. Podłączenie zasilacza nie zastępuje baterii w każdym przypadku, ale jest bardzo użyteczne przy płytach, które nie uruchamiają się lub mają podejrzenie zwarcia. Przed użyciem trzeba upewnić się, że przewody są podłączone do właściwych punktów i że polaryzacja jest prawidłowa.

Interpretacja poboru prądu wymaga doświadczenia. Stały, wysoki pobór po podłączeniu może wskazywać zwarcie na głównej linii zasilania. Krótki impuls, po którym następuje zerowy pobór, może oznaczać problem z inicjalizacją, pamięcią, komunikacją lub przyciskiem zasilania. Z kolei cykliczne impulsy mogą wskazywać na próbę startu i reset. Nie wolno jednak przypisywać jednego wzorca do jednej usterki bez dodatkowych testów. Ten sam objaw może wystąpić po zalaniu, uszkodzeniu złącza, błędzie oprogramowania lub awarii układu zasilania.

Wskazówka praktyczna: każdy serwis powinien prowadzić własną bazę pomiarów dla popularnych modeli iPhone’a, zapisując konfigurację testu oraz warunki pomiaru. Nie chodzi o tworzenie nieomylnej tabeli, lecz o punkt odniesienia. Jeżeli podobne urządzenia przy takim samym stanie baterii pobierają prąd w odmienny sposób, technik szybciej zauważy anomalię. Zasilacz warto stosować razem z multimetrem i kamerą termowizyjną, ponieważ sam odczyt amperów nie wskazuje fizycznego miejsca problemu.

Kamera termowizyjna i lokalizacja zwarć

Kamera termowizyjna pokazuje różnice temperatury na płycie i pomaga znaleźć element, który pobiera nadmierny prąd. Jest szczególnie cenna przy zwarciach, których nie widać gołym okiem. Obraz termiczny nie daje jednak automatycznej odpowiedzi, co należy wymienić. Ciepły element może być przyczyną zwarcia albo tylko jego skutkiem, ponieważ prąd przepływa przez niego w drodze do uszkodzonego komponentu. Dlatego obserwację termiczną należy potwierdzić pomiarem i analizą linii.

W praktyce technik podaje ograniczone zasilanie, obserwuje płytę i szuka punktu, który nagrzewa się szybciej niż otoczenie. Przy bardzo małych różnicach temperatur znaczenie ma rozdzielczość kamery, ostrość i możliwość ręcznej regulacji zakresu. Tanie kamery podłączane do telefonu mogą być przydatne do nauki, ale nie zawsze pokazują małe elementy z dokładnością wymaganą przy gęsto upakowanych płytach. Warto też pamiętać o elementach ekranowanych i o tym, że osłony mogą utrudniać obserwację.

Przykładowo po kontakcie z cieczą iPhone może mieć zwarcie w obwodzie zasilania aparatu. Kamera pokaże nagrzewający się kondensator, ale wymiana go bez sprawdzenia sąsiednich elementów może zakończyć się powrotem usterki. Dobra procedura obejmuje odłączenie baterii, pomiar linii, kontrolowane zasilenie, obserwację temperatury, demontaż podejrzanego elementu i ponowny pomiar. Jeżeli chcesz rozwijać takie umiejętności praktyczne, szkolenie z lutowania w ofercie serwis24.org jest naturalnym kolejnym etapem po opanowaniu podstawowych pomiarów.

Narzędzia programowe do diagnostyki Apple

Komputer, przewody i tryby serwisowe

Komputer serwisowy jest niezbędny do sprawdzenia komunikacji iPhone’a z systemem Apple. W zależności od używanego środowiska technik może korzystać z Findera w macOS albo aplikacji Apple Devices w systemie Windows. Do diagnostyki potrzebny jest sprawny przewód dobrej jakości, ponieważ uszkodzony kabel potrafi imitować awarię portu lub płyty głównej. Warto posiadać kilka przewodów, najlepiej o potwierdzonej jakości, oraz osobny kabel przeznaczony wyłącznie do testów serwisowych.

Tryb recovery i tryb DFU służą do odtwarzania lub aktualizacji oprogramowania, ale nie są tym samym. Recovery jest trybem odzyskiwania widocznym dla komputera, natomiast DFU działa na niższym poziomie i może być pomocny, gdy system nie uruchamia się prawidłowo. Przed wykonaniem odtworzenia trzeba uzyskać zgodę klienta i sprawdzić, czy dane są zabezpieczone. Odtworzenie może usunąć informacje z urządzenia, a blokada aktywacji nadal pozostanie związana z kontem właściciela.

Praktyczna zasada brzmi: błąd programu nie jest dowodem sprawności sprzętu, a błąd komunikacji nie jest automatycznie uszkodzeniem płyty. Jeżeli telefon pojawia się i znika w Finderze, należy sprawdzić kabel, port komputera, sterowniki, stan gniazda i zachowanie na innym komputerze. Dopiero po wykluczeniu tych czynników można analizować logi i zachowanie urządzenia. Przydatne informacje o rozdzielaniu usterek systemowych od sprzętowych opisuje artykuł diagnostyka oprogramowania Apple – sprawdzone metody.

Programy diagnostyczne i analiza logów

Program diagnostyczny powinien dostarczać danych, których nie da się uzyskać z samego ekranu telefonu. Może pokazywać kondycję baterii, liczbę cykli, temperaturę, stan pamięci, błędy restartów i informacje o podzespołach. Narzędzia firm trzecich bywają pomocne, ale należy sprawdzać, jakie uprawnienia wymagają i czy ich odczyty są wiarygodne dla konkretnego modelu. Nie każdy program ma dostęp do tych samych danych, a część wartości może być prezentowana w sposób uproszczony.

Logi panic są szczególnie przydatne przy samoczynnych restartach. Zawierają informacje o zdarzeniu, lecz ich interpretacja wymaga znajomości platformy i zależności między podzespołami. Powtarzający się błąd związany z czujnikiem może wskazywać uszkodzony flex, brak komunikacji po naprawie albo problem na płycie. Nie należy wymieniać części wyłącznie na podstawie jednego logu. Najpierw warto sprawdzić, czy błąd powtarza się w tych samych warunkach oraz czy znika po podłączeniu sprawnego elementu testowego.

Przykładem jest telefon, który restartuje się co kilka minut po wymianie dolnego modułu. Log może wskazywać brak komunikacji z czujnikiem, ale przyczyną bywa nieoryginalny lub uszkodzony flex. Podłączenie sprawnego modułu pozwala potwierdzić hipotezę bez ingerowania w płytę. Taka metoda ogranicza liczbę reklamacji i koszt niepotrzebnych części. W serwisach pracujących na większej liczbie modeli warto wdrożyć procedurę zapisywania logów przed i po naprawie.

Programatory i dane konfiguracyjne

Programator może być przydatny przy odczycie, kopiowaniu lub zapisie danych z określonych modułów, ale jego zastosowanie zależy od generacji urządzenia i rodzaju naprawy. Nie jest uniwersalnym rozwiązaniem na każdą usterkę. W przypadku części powiązanych z bezpieczeństwem biometrycznym trzeba zachować szczególną ostrożność, ponieważ nieprawidłowa ingerencja może trwale wyłączyć funkcję. Programator powinien być używany przez technika, który zna ograniczenia danego modelu, potrafi wykonać kopię danych i rozumie konsekwencje modyfikacji.

Do diagnostyki przydatne są również narzędzia pozwalające odczytać numer seryjny, status aktywacji, informacje o częściach i historię błędów. Takie dane trzeba porównywać z informacjami z obudowy oraz dokumentacją przyjęcia. Niezgodność numerów może wskazywać wcześniejszą wymianę płyty lub modułu, a niekonsekwentne dane o baterii mogą wynikać z zamontowania części używanej. Technik powinien przekazać klientowi tylko informacje, które potrafi rzetelnie potwierdzić, bez obiecywania funkcji, których urządzenie po naprawie może nie odzyskać.

Wskazówka dla właściciela serwisu: programator kupuj dopiero wtedy, gdy liczba napraw uzasadnia inwestycję i gdy masz procedurę kontroli ryzyka. Wcześniej większy zwrot przyniesie dobry mikroskop, zasilacz, multimetr i zestaw części testowych. Szkolenia Apple Basic i Apple Standard w serwis24.org mogą pomóc uporządkować podstawy diagnostyki, zanim technik przejdzie do pracy z programowaniem modułów i naprawami płyt.

Diagnostyka ekranu, baterii, portów i podzespołów

Testowanie ekranu i dotyku

Diagnostyka ekranu powinna rozdzielać trzy problemy: brak obrazu, brak podświetlenia oraz nieprawidłowe działanie dotyku. Objawy mogą wyglądać podobnie, ale wymagają innych testów. Jeżeli telefon wydaje dźwięki i reaguje na komputer, a ekran pozostaje czarny, należy sprawdzić moduł testowy, złącza i napięcia. Jeżeli obraz jest widoczny pod światło, ale nie ma podświetlenia, problem może dotyczyć obwodu podświetlenia lub samego modułu. Gdy obraz działa, lecz dotyk reaguje wybiórczo, trzeba sprawdzić zarówno ekran, jak i jego połączenie z płytą.

Najlepszym narzędziem jest sprawny, znany moduł testowy. Powinien być zabezpieczony przed uszkodzeniem i opisany według modelu. Podczas testu nie trzeba od razu przyklejać ekranu ani montować wszystkich śrub. Należy jednak podłączyć element zgodnie z procedurą, odłączyć baterię przed manipulacją przy złączach i sprawdzić działanie po uruchomieniu. Przydatna jest także lupa lub mikroskop do oględzin pinów złącza, ponieważ jeden wygięty styk może powodować objaw przypominający uszkodzenie całego modułu.

Jeżeli iPhone ma uszkodzoną szybę, ale działa obraz i dotyk, klient może pytać o wymianę samego szkła. Jest to praca wymagająca innego zaplecza niż standardowa wymiana modułu: separatora, laminatora, drutu do separacji i doświadczenia w klejeniu. W wielu serwisach ekonomiczniej i bezpieczniej jest zamontować sprawny moduł, jednak decyzja powinna uwzględniać jakość części, czas pracy i ryzyko. Zasady oceny obrazu i dotyku opisano także w artykule diagnostyka problemów z ekranem iPhone.

Pomiar baterii i układu ładowania

Do oceny baterii potrzebne są program diagnostyczny, multimetr, miernik USB i sprawna bateria testowa. Kondycja procentowa pokazywana przez system jest ważną wskazówką, lecz nie opisuje wszystkich problemów. Bateria może mieć akceptowalną pojemność, a mimo to powodować spadki napięcia pod obciążeniem. Może również wykazywać uszkodzenie mechaniczne albo nierówną pracę ogniw. Dlatego test należy wykonać podczas uruchamiania, obciążenia i ładowania, a nie wyłącznie na podstawie jednej wartości w ustawieniach.

Miernik USB pozwala zobaczyć, czy ładowarka i telefon negocjują prawidłowe parametry oraz czy pobór prądu jest stabilny. Nagły spadek może oznaczać przerwę w połączeniu, zabrudzone styki, problem z przewodem albo ochronę aktywowaną przez układ. Pomiar wykonany na zewnętrznej ładowarce nie zastępuje sprawdzenia portu i płyty. Jeżeli telefon ładuje się tylko pod określonym kątem, najpierw należy obejrzeć i oczyścić gniazdo, a następnie sprawdzić mechaniczne zużycie jego styków.

Przykład: telefon wyłącza się przy 30 procentach baterii. Program pokazuje obniżoną pojemność, ale technik nie powinien kończyć diagnozy na tej informacji. Po podłączeniu zasilacza i obciążeniu urządzenia obserwuje napięcie oraz zachowanie systemu. Jeżeli problem znika po podłączeniu sprawnej baterii, diagnoza jest potwierdzona. Jeżeli nadal występuje, trzeba analizować układ zasilania, temperaturę oraz logi restartów. Taki test oszczędza czas i chroni serwis przed wymianą sprawnej baterii.

Porty, aparaty, mikrofony i biometryka

Do diagnostyki portu ładowania przydają się latarka inspekcyjna, lupa, przewód testowy, miernik USB i pędzel antystatyczny. Zabrudzenia należy usuwać delikatnie, bez nacisku na styki. Metalowa igła może uszkodzić elementy wewnątrz gniazda lub spowodować zwarcie. Po oczyszczeniu trzeba ponowić test z kilkoma przewodami. Jeżeli port jest luźny mechanicznie, sama wymiana taśmy może nie rozwiązać problemu, gdy uszkodzone są pola lutownicze lub elementy na płycie.

Aparaty, mikrofony i głośniki testuje się w aplikacjach systemowych oraz przez nagrania kontrolne. Warto korzystać z zestawu sprawnych modułów, ale trzeba pamiętać o elementach parowanych i o funkcjach, które mogą zależeć od oryginalnej konfiguracji. Brak obrazu z aparatu może wynikać z modułu, złącza, uszkodzenia taśmy lub problemu na płycie. Szum w nagraniu nie zawsze oznacza uszkodzony mikrofon; przyczyną może być zatkana siatka, nieszczelność po naprawie albo błąd aplikacji.

Biometria wymaga szczególnej procedury. Face ID i Touch ID są związane z konkretnymi elementami urządzenia, dlatego podmiana modułu z innego telefonu może spowodować utratę funkcji. Przed naprawą należy wykonać test i zapisać jego wynik. Po naprawie trzeba sprawdzić odblokowanie, konfigurację i działanie w aplikacjach wymagających uwierzytelnienia. Technik powinien jasno informować klienta o ryzyku ingerencji w te obwody; nie wolno obiecywać odzyskania biometrii bez potwierdzonej metody naprawy.

Jak wybrać zestaw narzędzi do serwisu iPhone

Co kupić na początku

Początkujący serwis nie musi od razu kupować wszystkich przyrządów. Najlepszy pierwszy zestaw obejmuje matę ESD, dobre oświetlenie, wkrętaki, pęsety, otwieraki, przyssawkę, pojemniki na śruby, multimetr, kilka przewodów testowych, miernik USB i komputer z aktualnym oprogramowaniem Apple. Taki zestaw pozwala przyjąć dużą część usterek związanych z baterią, ekranem, portem, ładowaniem i systemem. Inwestycja w podstawowe narzędzia powinna być poprzedzona określeniem usług, które serwis faktycznie sprzedaje.

Jeżeli głównym profilem są wymiany ekranów i baterii, ważniejsze będą dobre narzędzia mechaniczne, części testowe i procedura kontroli jakości. Jeżeli serwis przyjmuje telefony po zalaniu i urządzenia bez oznak życia, szybciej zwróci się zasilacz laboratoryjny, mikroskop i kamera termowizyjna. Gdy planowane są naprawy płyt, konieczne będą również stacja lutownicza, hot air, podgrzewacz, topniki, groty, kulki, sita i odciąg oparów. Narzędzia powinny rozwijać możliwości serwisu, a nie tylko zajmować miejsce na półce.

Wskazówka praktyczna: przed zakupem zapisz dziesięć ostatnich usterek i zaznacz, przy których brakowało konkretnego przyrządu. Jeżeli większość problemów rozwiązywano przez wymianę modułów, nie kupuj od razu drogiego programatora. Jeżeli codziennie tracisz czas na szukanie zwarcia, zainwestuj w mikroskop lub termowizję. Takie podejście pozwala kupować według realnego zapotrzebowania. Warto również sprawdzić poradnik jak wybrać narzędzia do diagnostyki iPhone’a.

Jakość, bezpieczeństwo i ergonomia

Narzędzie serwisowe musi być powtarzalne. Multimetr powinien mieć stabilne wskazania, zasilacz nie może generować niekontrolowanych skoków, a stacja hot air powinna utrzymywać temperaturę zgodną z ustawieniami. W przypadku elementów ESD ważne jest nie tylko kupienie maty, ale również prawidłowe uziemienie stanowiska i używanie opaski, gdy praca tego wymaga. Bezpieczeństwo obejmuje również baterie: uszkodzonych ogniw nie należy przebijać, zginać ani przechowywać luzem razem z metalowymi narzędziami.

Ergonomia wpływa na jakość diagnozy. Mikroskop ustawiony zbyt nisko powoduje napięcie karku, a przewody prowadzone przez środek stołu zwiększają ryzyko zahaczenia o płytę. Oświetlenie powinno eliminować refleksy, ale nie męczyć wzroku. Narzędzia używane codziennie powinny znajdować się w zasięgu ręki, a rzadziej stosowane przyrządy mogą być przechowywane dalej. Dobrze zorganizowane stanowisko przyspiesza pracę, ponieważ technik nie przerywa pomiaru w poszukiwaniu sondy lub właściwego bitu.

Przykład z serwisu: po uporządkowaniu przewodów, ustawieniu lampy nad mikroskopem i opisaniu tacki na części czas wstępnej diagnozy skrócił się bardziej niż po zakupie kolejnego programu. Warto dlatego połączyć zakupy sprzętowe z organizacją pracy. Pomocny będzie artykuł o ergonomii stanowiska serwisowego Apple, szczególnie gdy technik spędza przy stole kilka godzin dziennie.

Kiedy potrzebne są szkolenia i narzędzia zaawansowane

Zaawansowane narzędzia mają sens dopiero wtedy, gdy technik rozumie podstawy elektroniki, potrafi czytać wyniki pomiarów i zna ryzyko związane z pracą na płycie. Mikroskop bez umiejętności identyfikacji elementów nie wskaże przyczyny usterki. Hot air bez kontroli temperatury może odkleić pady. Programator użyty bez kopii danych może pogorszyć sytuację. Dlatego rozwój sprzętu powinien iść w parze z rozwojem umiejętności.

Dla osoby zaczynającej pracę z urządzeniami Apple dobrym etapem może być szkolenie Apple Basic, obejmujące podstawy obsługi, demontażu i diagnozy. Technik, który wykonuje już standardowe wymiany i chce lepiej rozumieć płyty, może skorzystać ze szkolenia Apple Standard. Przy naprawach wymagających analizy schematów, pracy z warstwami płyty i trudnymi przypadkami przydatne są poziomy Apple Master oraz Apple Pro w ofercie serwis24.org. Dobór poziomu powinien wynikać z doświadczenia, a nie z samej nazwy kursu.

Jeżeli celem jest samodzielna naprawa płyt, szkolenie z lutowania daje podstawy bezpiecznego operowania grotem, gorącym powietrzem, topnikiem i mikroskopem. Właściciel serwisu powinien zaplanować ćwiczenia na płytach treningowych, zanim dopuści technika do urządzeń klientów. Każdy nowy przyrząd warto wdrażać wraz z procedurą: do czego służy, jakie ma ograniczenia, jak zapisać wynik i kiedy przerwać pracę. Tak powstaje zaplecze, które zwiększa skuteczność, a nie tylko wartość wyposażenia.

Praktyczna procedura diagnostyki iPhone krok po kroku

Od przyjęcia urządzenia do pierwszego testu

Diagnostykę rozpoczynamy od identyfikacji urządzenia. Należy zapisać model, numer seryjny, stan blokady, poziom baterii i wszystkie akcesoria przekazane przez klienta. Następnie wykonujemy zdjęcia obudowy i zaznaczamy istniejące uszkodzenia. Telefon powinien zostać uruchomiony przy kliencie, jeżeli jest to możliwe, a podstawowe funkcje trzeba przetestować przed podpisaniem protokołu. Ten etap chroni obie strony, ponieważ określa, czy niedziałający głośnik, aparat lub Face ID był problemem pierwotnym.

Po przyjęciu wykonuje się test ładowania na sprawdzonym przewodzie i zasilaczu. Następnie sprawdza się komunikację z komputerem, działanie dotyku, aparatów, mikrofonów, głośników, sieci bezprzewodowej i przycisków. Jeżeli urządzenie jest zalane lub ma spuchniętą baterię, priorytetem jest bezpieczeństwo, a nie pełna procedura funkcjonalna. Telefon należy odłączyć od źródła zasilania i przekazać do oględzin wewnętrznych. Nie wolno kontynuować ładowania tylko po to, aby potwierdzić objaw zapisany w zgłoszeniu.

Wyniki zapisujemy przed demontażem. Dobra karta diagnostyczna powinna zawierać również informację o użytym przewodzie, ładowarce i baterii testowej, jeśli z nich korzystano. Dzięki temu kolejny technik może odtworzyć test. W serwisie wieloosobowym jest to ważne, ponieważ różne osoby mogą inaczej interpretować takie określenia jak „nie ładuje” lub „nie działa ekran”. Konkretne dane, na przykład brak ikony ładowania przy poborze 0,02 A, są znacznie bardziej użyteczne.

Demontaż, izolowanie usterki i części testowe

Po wykonaniu testów zewnętrznych można przejść do demontażu. Najpierw należy wyłączyć telefon, odkręcić właściwe śruby i otworzyć obudowę narzędziem dopasowanym do konstrukcji. Po zdjęciu ekranu priorytetem jest odłączenie baterii, a dopiero potem pozostałych złączy. Płyta i flexy powinny być oglądane pod mikroskopem pod kątem korozji, wyrwanych elementów, śladów topnika i mechanicznych uszkodzeń. Każdy element odkładamy w oznaczone miejsce.

Izolowanie usterki polega na zastępowaniu podejrzanych modułów sprawnymi częściami testowymi. Najpierw wybiera się element najbardziej prawdopodobny i najmniej ryzykowny do podmiany. Przy braku obrazu będzie to ekran, przy problemach z ładowaniem przewód i bateria, a przy awarii mikrofonu odpowiedni moduł, o ile konstrukcja na to pozwala. Jeżeli podmiana nie zmienia objawu, część wraca do urządzenia, a diagnoza przechodzi na następny poziom. Nie należy pozostawiać kilku zmienionych elementów naraz, bo utrudnia to ustalenie przyczyny.

Przykładowo po upadku iPhone uruchamia się, lecz nie wyświetla obrazu. Po podłączeniu sprawnego ekranu objaw pozostaje. Mikroskop pokazuje pęknięte pole przy złączu, a pomiar potwierdza brak ciągłości. W tym momencie wymiana kolejnych ekranów nie ma sensu; potrzebna jest naprawa płyty. Serwisant powinien przekazać klientowi diagnozę wraz z zakresem ryzyka, zamiast przedstawiać niepewną wycenę jako gwarantowany rezultat.

Raport, wycena i kontrola po naprawie

Raport diagnostyczny powinien wskazywać objaw, wykonane testy, wynik pomiarów, rozpoznaną przyczynę i rekomendowane rozwiązanie. Jeżeli diagnoza nie jest pewna, należy to jasno zaznaczyć oraz wskazać, jaki dodatkowy test może ją potwierdzić. Taki język jest uczciwy i technicznie poprawny. Właściciel serwisu powinien unikać wycen opartych na zdaniu „prawdopodobnie płyta”, jeśli nie wykonano pomiaru lub testu częściowego.

Po naprawie telefon przechodzi kontrolę jakości. Sprawdzamy ładowanie, pobór prądu, restart, temperaturę, ekran, dotyk, aparaty, dźwięk, mikrofony, biometrię, sieć, Wi-Fi i działanie przycisków. Zakres zależy od wykonanej naprawy, lecz podstawowe funkcje powinny być weryfikowane zawsze. Warto wykonać test po kilku minutach obciążenia, ponieważ niektóre usterki pojawiają się dopiero po nagrzaniu urządzenia lub przy większym poborze energii.

Ostatnia wskazówka dotyczy danych klienta. Technik nie powinien przeglądać prywatnych treści, jeżeli nie jest to konieczne do testu. Do kontroli aparatu można użyć pustej ściany, a do mikrofonu krótkiego nagrania testowego bez odtwarzania osobistych plików. Jeżeli potrzebne jest odblokowanie urządzenia, klient powinien zrobić to samodzielnie, a po zakończeniu naprawy ponownie sprawdzić status. Procedura diagnostyczna jest dobra wtedy, gdy chroni sprzęt, dane, technika i interes serwisu.

FAQ – najczęstsze pytania

Jakie narzędzie jest najważniejsze w diagnostyce iPhone’a?

Najważniejszym narzędziem nie jest pojedynczy przyrząd, lecz zestaw składający się z multimetru, sprawnych części testowych, komputera, przewodów oraz podstawowych narzędzi mechanicznych. Jeżeli trzeba wskazać jeden przyrząd pomiarowy, będzie nim multimetr, ponieważ umożliwia sprawdzenie napięcia, ciągłości, rezystancji i wybranych parametrów diod. Nie zastąpi on jednak dobrego testu funkcjonalnego. W praktyce najwięcej błędnych diagnoz wynika z braku części testowych albo z pominięcia oględzin. Dlatego początkujący serwis powinien kupić dobry multimetr, ale równocześnie przygotować sprawny ekran, baterię, przewód i ładowarkę dla najczęściej obsługiwanych modeli.

Czy do diagnostyki iPhone’a potrzebny jest zasilacz laboratoryjny?

Zasilacz laboratoryjny nie jest konieczny przy każdej wymianie ekranu czy baterii, ale staje się bardzo przydatny przy telefonach bez oznak życia, zwarciach i problemach z uruchamianiem. Pozwala zasilać układ z kontrolowanym napięciem i obserwować pobór prądu. Warunkiem bezpiecznej pracy jest właściwe podłączenie, ograniczenie prądu oraz znajomość punktów zasilania danego modelu. Osoba bez doświadczenia nie powinna eksperymentować na płycie klienta. Najpierw warto przećwiczyć procedurę na płytach szkoleniowych i nauczyć się łączyć odczyt prądu z pomiarami multimetrem oraz obserwacją termiczną.

Czy kamera termowizyjna jest potrzebna w małym serwisie?

Kamera termowizyjna nie jest obowiązkowa na początku działalności, szczególnie gdy serwis zajmuje się głównie modułowymi naprawami. Jest jednak bardzo pomocna w lokalizacji zwarć i elementów nadmiernie nagrzewających się podczas zasilania. Jeżeli mały serwis regularnie przyjmuje urządzenia po zalaniu, telefony wyłączające się lub płyty bez reakcji, kamera może skrócić czas diagnozy i ograniczyć liczbę prób. Należy wybierać model o odpowiedniej rozdzielczości i możliwościach ustawiania zakresu temperatury. Obraz z kamery zawsze trzeba potwierdzić pomiarem; urządzenie pokazuje miejsce emisji ciepła, a nie automatycznie uszkodzony komponent.

Czy program diagnostyczny może sam wskazać uszkodzoną część?

Program diagnostyczny może wskazać objaw, błąd komunikacji lub nieprawidłową wartość, ale zwykle nie daje pewności, którą część należy wymienić. Przykładowo błąd czujnika może wynikać z uszkodzonego flexu, złącza, korozji albo problemu z linią na płycie. Log restartu jest wskazówką do dalszych testów, a nie gotową wyceną. Najlepsze rezultaty daje połączenie danych programowych z oględzinami, podmianą sprawnego modułu i pomiarem elektrycznym. Technik powinien znać źródło programu, jego ograniczenia i sposób interpretowania danych dla konkretnego modelu i wersji systemu.

Jak często trzeba kalibrować i sprawdzać narzędzia?

Multimetr, zasilacz i inne przyrządy pomiarowe powinny być regularnie sprawdzane, a częstotliwość zależy od intensywności pracy oraz wymagań serwisu. Przed każdym ważnym pomiarem warto skontrolować przewody, sondy i wskazanie na znanym źródle. Zasilacz należy obserwować pod obciążeniem, ponieważ niestabilność może pojawić się dopiero podczas pracy. Mikroskop i kamera wymagają czyszczenia optyki oraz kontroli ostrości. Serwis powinien prowadzić prosty rejestr przeglądów i usterek sprzętu. Jeżeli wynik pomiaru jest sprzeczny z objawem, trzeba najpierw zweryfikować przyrząd, a dopiero potem podejrzewać urządzenie.

Czy warto kupować najtańsze narzędzia serwisowe?

Najtańsze narzędzia mogą wystarczyć do sporadycznego demontażu, lecz w codziennym serwisie często generują dodatkowe koszty. Zużyty bit niszczy śruby, niestabilny multimetr prowadzi do błędnej diagnozy, a słaba stacja hot air może przegrzewać płytę. Nie oznacza to, że każdy drogi produkt jest dobry. Zakup trzeba oceniać przez pryzmat powtarzalności, dostępności części zamiennych, serwisu producenta i opinii techników. Najlepiej inwestować etapami: najpierw w narzędzia używane codziennie, później w sprzęt do trudniejszych napraw. Cena powinna być porównywana z czasem pracy, ryzykiem reklamacji i wartością obsługiwanych urządzeń.

Źródła

Podsumowanie

Dobre narzędzia do diagnostyki iPhone’a powinny pozwalać odpowiedzieć na pytanie, co dokładnie nie działa i dlaczego. Podstawą jest uporządkowane stanowisko, mata ESD, dobre oświetlenie, precyzyjne wkrętaki, pęsety, części testowe, komputer oraz sprawny multimetr. Miernik USB pomaga ocenić zachowanie telefonu podczas ładowania, zasilacz laboratoryjny ułatwia analizę urządzeń bez oznak życia, a kamera termowizyjna skraca lokalizację zwarć. Narzędzia programowe dostarczają informacji o systemie, baterii i logach, ale nie zwalniają technika z wykonania pomiarów i oględzin.

Największą wartość daje połączenie sprzętu z procedurą. Przyjęcie urządzenia, dokumentacja stanu, test funkcjonalny, kontrolowany demontaż, izolowanie usterki przez części testowe, pomiary, naprawa i kontrola jakości powinny tworzyć jeden powtarzalny proces. Dzięki temu serwis ogranicza przypadkowe wymiany, szybciej przygotowuje wyceny i łatwiej broni swoich decyzji w rozmowie z klientem. Właściciel firmy powinien kupować wyposażenie na podstawie rzeczywistych usterek, a nie listy przypadkowych gadżetów.

Jeżeli planujesz rozwijać serwis iPhone’ów, rozbudowuj kompetencje razem ze stanowiskiem. Najpierw opanuj bezpieczny demontaż, pomiary i diagnostykę systemową, następnie przejdź do pracy pod mikroskopem, zasilania płyt i lutowania. Szkolenia serwis24.org, w tym Apple Basic, Apple Standard, Apple Master, Apple Pro oraz szkolenie z lutowania, mogą być dobrane do poziomu doświadczenia i zakresu usług. Profesjonalna diagnostyka Apple opiera się nie na jednym magicznym urządzeniu, lecz na umiejętności łączenia obserwacji, pomiaru i logicznego wnioskowania.
