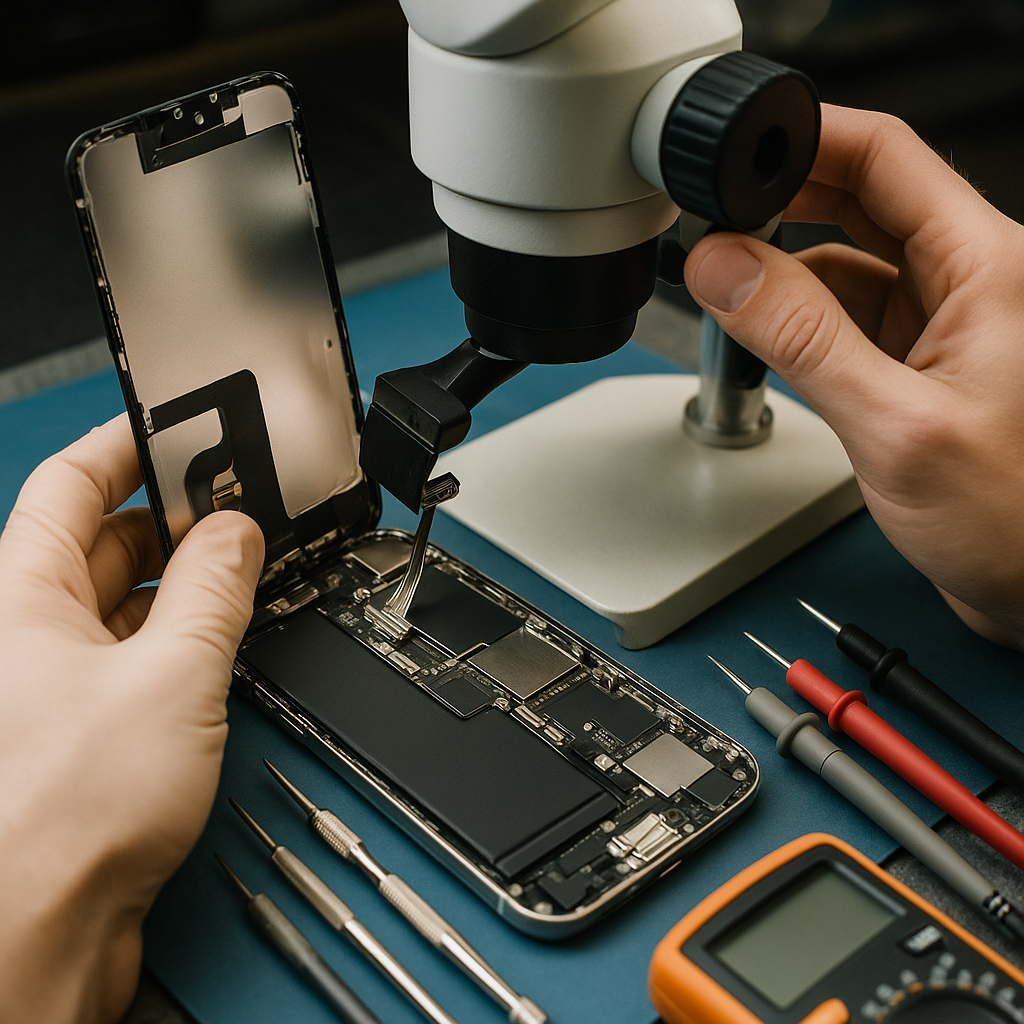

Diagnostyka problemów z ekranem iPhone
Problemy z ekranem iPhone to jedna z najczęstszych kategorii usterek, z jakimi trafiają do nas urządzenia. Dla wielu klientów „zepsuty ekran” oznacza wszystko – od pękniętej szybki, przez brak obrazu, po niedziałający dotyk. Dla technika serwisowego to jednak zupełnie różne scenariusze diagnostyczne, wymagające innego podejścia, innych narzędzi i innej wyceny naprawy.
W praktyce serwisowej diagnostyka ekranu iPhone nie polega wyłącznie na podmianie wyświetlacza testowego. To proces, który powinien uwzględniać analizę objawów, historię urządzenia (upadek, zalanie, wcześniejsze naprawy), test linii zasilających oraz weryfikację komunikacji z płytą główną. Pominięcie jednego z tych etapów często kończy się reklamacją lub stratą finansową.
W tym artykule pokażę, jak podchodzić do naprawy wyświetlacza iPhone w sposób uporządkowany i technicznie uzasadniony. Dowiesz się, jak rozróżnić uszkodzenie modułu od usterki płyty, jakie pomiary wykonać przed montażem nowego ekranu oraz kiedy problem z dotykiem oznacza konieczność mikrolutowania. To wiedza, którą przekazuję również podczas szkoleń praktycznych dla techników.
Rodzaje usterek ekranu iPhone – jak je rozróżnić?
Pęknięcie szybki a uszkodzenie matrycy
Pęknięta szybka nie zawsze oznacza uszkodzoną matrycę. W modelach z laminowanym wyświetlaczem (od iPhone 4 wzwyż) szkło, digitizer i matryca stanowią jeden moduł, ale objawy uszkodzenia mogą być różne. Jeśli obraz jest poprawny, kolory naturalne, a dotyk działa w całym zakresie – mamy do czynienia głównie z uszkodzeniem mechanicznym zewnętrznej warstwy.
Jeżeli natomiast pojawiają się czarne plamy, kolorowe pasy, brak podświetlenia lub efekt „rozlania” ciekłych kryształów – to sygnał uszkodzenia matrycy LCD lub panelu OLED. W praktyce serwisowej ważne jest, aby przed zamówieniem części wykonać test nacisku – delikatne dociśnięcie okolic przebarwienia pozwala ocenić, czy zmienia ono kształt, co sugeruje fizyczne uszkodzenie struktury wyświetlacza.
Warto też pamiętać, że klient często minimalizuje upadek urządzenia. W wywiadzie pytam nie tylko „czy telefon spadł”, ale „z jakiej wysokości i na jaką powierzchnię”. Beton i płytki ceramiczne generują inne przeciążenia niż drewniana podłoga. To wpływa na ryzyko mikropęknięć w obrębie złącza FPC.
Brak obrazu vs brak podświetlenia
Brak obrazu to nie to samo co brak podświetlenia. W modelach LCD możemy mieć sytuację, w której obraz jest generowany, ale nie jest podświetlany – po oświetleniu ekranu latarką widać zarys treści. Wtedy podejrzewamy uszkodzenie linii podświetlenia, przetwornicy lub samej taśmy wyświetlacza.
W modelach OLED brak podświetlenia jako osobnej funkcji nie występuje – piksele emitują światło samodzielnie. Jeśli ekran jest całkowicie czarny, a telefon reaguje (dźwięk, wibracja), najczęściej winny jest sam panel OLED albo linie zasilające PP_VDD_MAIN czy PP5V7_OLED.
Dokładne rozróżnienie tych przypadków znacząco skraca czas naprawy. Zamiast wymieniać „na próbę” drogi moduł, wykonujemy szybkie testy napięć i podpinamy ekran testowy. Takie podejście omawiam szerzej w artykule Szybka diagnostyka uszkodzonego ekranu iPhone, gdzie pokazuję, jak ograniczyć ryzyko błędnej diagnozy.
Niedziałający dotyk – panel czy płyta?
Brak reakcji na dotyk może wynikać z uszkodzenia digitizera, ale również z problemu na płycie głównej. W niektórych modelach (np. iPhone 6/6 Plus) znany jest problem z układem Touch IC, który powoduje tzw. „touch disease”. Objawia się to przerywaniem dotyku, szarą migającą linią u góry ekranu oraz koniecznością dociskania obudowy.
W praktyce zawsze zaczynam od podmiany wyświetlacza na sprawny testowy. Jeśli objaw pozostaje – przechodzę do analizy płyty. Sprawdzam continuity linii danych dotyku, stan padów pod złączem oraz ewentualne ślady wcześniejszych napraw. W wielu przypadkach konieczne jest przelutowanie lub wymiana układu sterującego dotykiem.
Takie przypadki pokazują, że naprawa wyświetlacza iPhone to nie tylko montaż nowej części, ale często pełna diagnostyka toru sygnałowego między ekranem a SoC.
Proces diagnostyki ekranu krok po kroku
Wywiad i wstępne testy funkcjonalne
Każdą diagnostykę zaczynam od rozmowy z klientem. Pytam o okoliczności powstania usterki, czas jej narastania oraz ewentualne wcześniejsze naprawy. To pozwala określić, czy mamy do czynienia z nagłym uszkodzeniem mechanicznym, czy z postępującą degradacją podzespołu.
Następnie wykonuję testy funkcjonalne: sprawdzam reakcję na dotyk w każdym obszarze ekranu, testuję 3D Touch (jeśli model go posiada), regulację jasności, True Tone oraz Face ID. Problemy z ekranem iPhone często wpływają na inne funkcje – np. uszkodzona taśma może powodować brak obrazu z przedniej kamery.
Już na tym etapie tworzę wstępną hipotezę. To podejście jest spójne z metodologią opisaną w artykule Jakie są najczęściej używane techniki diagnostyczne w serwisie Apple?, gdzie omawiam znaczenie logicznej sekwencji testów.
Podmiana ekranu testowego
Podmiana na sprawny ekran testowy to standard w serwisie. Kluczowe jest jednak, aby używać wyświetlacza wysokiej jakości, najlepiej oryginalnego demontażu. Słabej jakości zamiennik może generować dodatkowe objawy, które wprowadzą nas w błąd.
Podczas podmiany nie montuję ekranu „na stałe”. Podpinam go na luźno, zabezpieczam przed zwarciem i uruchamiam urządzenie w kontrolowanych warunkach. Jeśli objaw znika – diagnoza jest jednoznaczna. Jeśli pozostaje – przechodzę do analizy płyty.
Warto dokumentować ten etap zdjęciami i krótkim nagraniem wideo. W przypadku reklamacji mamy dowód, że przed wymianą inne funkcje działały prawidłowo.
Testy po naprawie
Po wymianie wyświetlacza wykonuję pełny test funkcjonalny. Sprawdzam równomierność podświetlenia, odwzorowanie kolorów, działanie czujnika zbliżeniowego oraz True Tone (jeśli został poprawnie przeniesiony EEPROM lub zaprogramowany odpowiednim narzędziem).
W modelach z Face ID kluczowe jest prawidłowe przełożenie modułu czujników. Uszkodzenie taśmy podczas demontażu generuje poważny problem, którego koszt naprawy znacznie przewyższa wartość samego wyświetlacza.
Test końcowy powinien trwać minimum kilka minut. Urządzenie nagrzewa się, a niektóre usterki dotyku ujawniają się dopiero po czasie.
Narzędzia i pomiary w diagnostyce wyświetlacza
Multimetr i pomiary linii zasilających
Diagnostyka ekranu to nie tylko oględziny. W przypadku braku obrazu mierzę napięcia na złączu FPC. Sprawdzam obecność głównych linii zasilających oraz sygnałów enable. Brak napięcia wskazuje na problem w torze zasilania, a nie w samym wyświetlaczu.
Pomiar wykonuję w trybie napięcia stałego oraz w trybie diody (dla wykrycia zwarć). Zwarcie do masy na linii zasilającej OLED często oznacza uszkodzenie samego panelu – szczególnie po zalaniu.
To podejście łączy się z umiejętnościami opisywanymi w Diagnostyka zwarcia na płycie głównej iPhone – podejście serwisowe krok po kroku, gdzie pokazuję, jak analizować wartości pomiarowe w praktyce.
Mikroskop i analiza złącza
Złącze wyświetlacza jest elementem narażonym na uszkodzenia mechaniczne. Pod mikroskopem sprawdzam stan pinów, obecność wyrwanych padów oraz ślady korozji. Często drobne uszkodzenie jednego pinu odpowiada za brak jednej funkcji, np. podświetlenia.
Przy podejrzeniu zalania czyszczę obszar izopropanolem i sprawdzam reakcję na podgrzanie. Korozja potrafi „odżyć” po kilku dniach, dlatego w takich przypadkach zalecam klientowi dodatkową obserwację urządzenia.
Bez mikroskopu trudno mówić o profesjonalnej diagnostyce. To podstawowe narzędzie w pracy technika Apple.
Programatory i kalibracja
W nowszych modelach wymiana wyświetlacza wymaga przeniesienia danych kalibracyjnych. Programatory pozwalają zachować True Tone oraz poprawne raportowanie stanu części. Brak tej operacji skutkuje komunikatem o nieoryginalnej części.
Choć komunikat nie zawsze wpływa na działanie urządzenia, dla klienta jest istotny. Profesjonalny serwis powinien informować o konsekwencjach oraz oferować rozwiązanie zgodne z możliwościami technicznymi.
Umiejętność pracy z takimi narzędziami to dziś standard, a nie dodatek.
Typowe błędy przy naprawie wyświetlacza iPhone
Brak pełnej diagnostyki przed wymianą
Najczęstszy błąd to wymiana wyświetlacza bez wcześniejszego sprawdzenia płyty. Jeśli problem leży w torze zasilania, nowy ekran nie rozwiąże usterki. Serwis ponosi koszt części i traci czas.
W praktyce widziałem wiele przypadków, gdzie trzy kolejne wyświetlacze były uznane za wadliwe, a winny był uszkodzony filtr na płycie. Taka sytuacja podważa wiarygodność serwisu.
Dlatego zawsze powtarzam kursantom: najpierw diagnoza, potem część.
Uszkodzenia podczas montażu
Nieprawidłowe ułożenie taśmy, zbyt mocne dokręcenie śrub czy brak odłączenia baterii przed montażem – to błędy, które generują dodatkowe problemy. Zwarcie podczas podpinania ekranu może uszkodzić układ zasilania.
Standardem powinno być odłączenie baterii przed każdą operacją na płycie. To prosta czynność, która eliminuje ryzyko kosztownych napraw.
W artykule Najlepsze praktyki w serwisowaniu iPhone omawiam szerzej procedury bezpieczeństwa, które realnie zmniejszają liczbę reklamacji.
Ignorowanie jakości części
Różnice między wyświetlaczami OEM, refabrykowanymi i tanimi zamiennikami są ogromne. Tani panel może mieć gorsze odwzorowanie kolorów, wyższy pobór prądu i krótszą żywotność.
W dłuższej perspektywie inwestycja w lepsze części oznacza mniej reklamacji i lepszą opinię serwisu. Klient szybko zauważy różnicę w jasności czy reakcji na dotyk.
Rekomenduję testowanie dostawców i prowadzenie własnej statystyki reklamacji.
Kiedy problem z ekranem to usterka płyty głównej?
Uszkodzone linie danych i filtry
Jeśli po podmianie ekranu objaw pozostaje, analizuję tor sygnałowy. Uszkodzone filtry ESD lub przerwane ścieżki powodują brak obrazu mimo sprawnego wyświetlacza. Wymaga to pracy pod mikroskopem i precyzyjnego lutowania.
Takie naprawy są opłacalne w nowszych modelach, gdzie wartość urządzenia uzasadnia koszt pracy. W starszych – decyzję podejmujemy indywidualnie.
To moment, w którym standardowa naprawa wyświetlacza iPhone przechodzi w zaawansowaną naprawę płyty.
Uszkodzenia po zalaniu
Zalanie często prowadzi do korozji w obrębie złącza i układów sterujących. Nawet jeśli ekran działa po czyszczeniu, problem może wrócić. Dlatego zawsze informuję klienta o ryzyku nawrotu usterki.
W takich przypadkach kluczowa jest szybka reakcja i dokładne czyszczenie w myjce ultradźwiękowej oraz kontrola pod mikroskopem.
Ignorowanie śladów korozji to prosta droga do reklamacji.
Kiedy kierować na szkolenie z mikrolutowania?
Jeśli w Twoim serwisie coraz częściej trafiają się przypadki uszkodzonych linii dotyku czy podświetlenia, warto rozważyć rozwój w kierunku mikrolutowania. Szkolenie z lutowania oraz zaawansowane kursy Apple pozwalają samodzielnie realizować takie naprawy.
Na poziomie podstawowym dobrym startem jest szkolenie Apple Basic, które wprowadza w schematy i pomiary. Dla osób chcących pracować na płycie rekomenduję szkolenie z lutowania oraz wyższe poziomy, takie jak Apple Master, gdzie praca na liniach sygnałowych jest codziennością.
Inwestycja w umiejętności zwraca się szybciej, niż wielu technikom się wydaje. Jedna poprawnie wykonana naprawa płyty potrafi pokryć koszt szkolenia.
FAQ – najczęstsze pytania techników
Czy zawsze warto podmieniać ekran testowy?
Tak, podmiana na sprawny ekran testowy to najszybszy sposób weryfikacji, czy problem leży w module wyświetlacza. Nawet jeśli objaw wskazuje na płytę, test eliminuje podstawową niewiadomą i pozwala uniknąć błędnej diagnozy.
Dlaczego po wymianie nie działa True Tone?
True Tone wymaga przeniesienia danych z oryginalnego wyświetlacza. Bez użycia programatora funkcja ta zostanie dezaktywowana. Warto informować klienta o tej zależności przed naprawą.
Czy tani zamiennik może uszkodzić płytę?
W skrajnych przypadkach tak. Wadliwy panel może generować zwarcie na linii zasilającej, co prowadzi do uszkodzenia układu zasilania. Dlatego test jakości części jest kluczowy.
Jak długo powinna trwać diagnostyka ekranu?
Podstawowa diagnostyka zajmuje zwykle od 15 do 30 minut. W przypadku podejrzenia uszkodzenia płyty czas wydłuża się w zależności od zakresu pomiarów.
Kiedy odmówić naprawy?
Jeśli urządzenie jest poważnie skorodowane, a koszt naprawy przekracza jego wartość rynkową, uczciwiej jest odmówić usługi. Transparentność buduje zaufanie klienta.
Podsumowanie
Diagnostyka ekranu iPhone to proces, który wymaga logicznego myślenia, znajomości schematów oraz praktyki w pracy z płytą główną. Problemy z ekranem iPhone nie zawsze oznaczają konieczność wymiany modułu – często źródło leży głębiej. Dlatego kluczowe jest metodyczne podejście: wywiad, testy funkcjonalne, podmiana, pomiary i dopiero decyzja o naprawie.
Technik, który opanuje ten proces, ogranicza liczbę reklamacji i zwiększa rentowność serwisu. Naprawa wyświetlacza iPhone przestaje być prostą wymianą części, a staje się świadomą usługą diagnostyczną. To właśnie odróżnia serwis przypadkowy od profesjonalnego.
