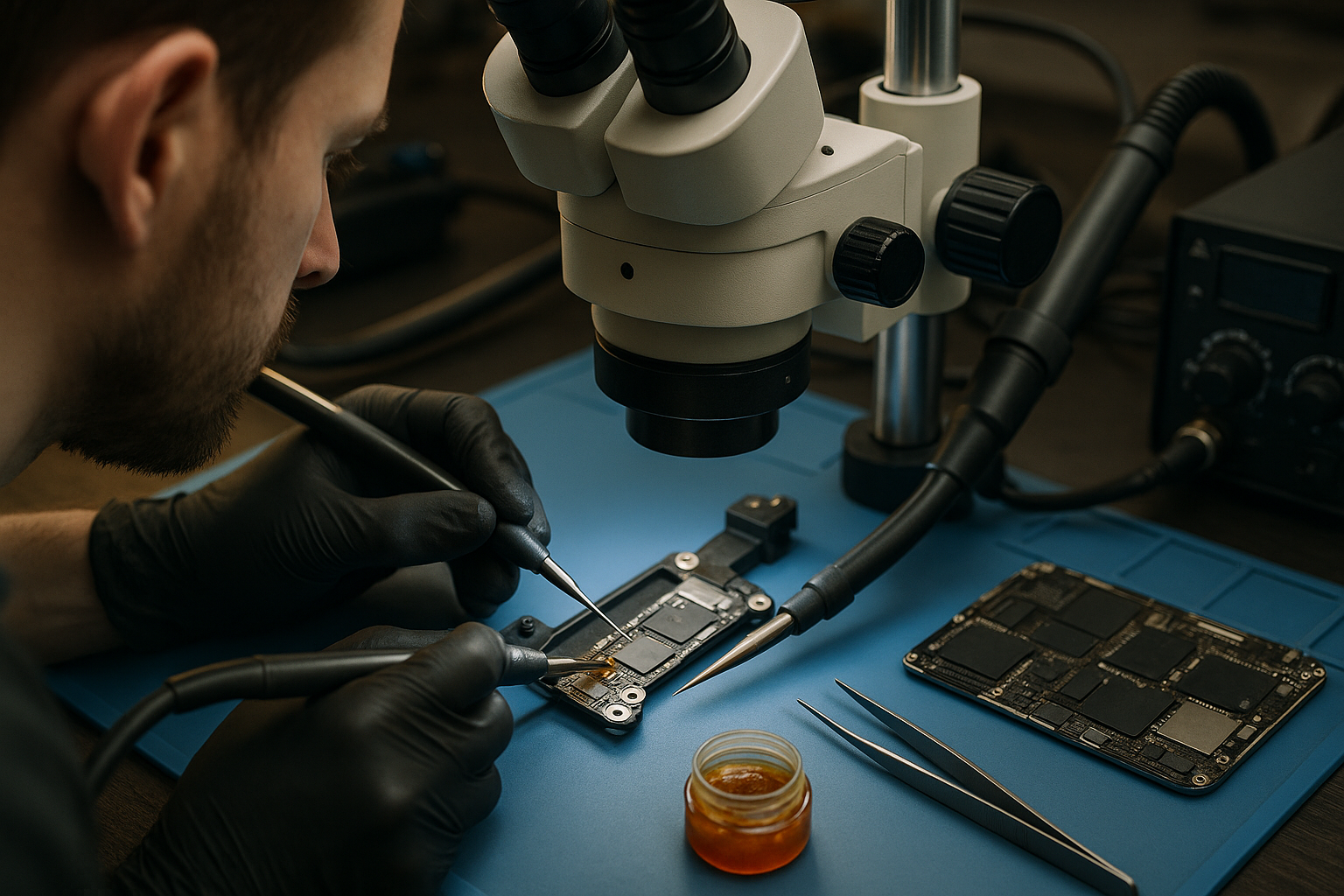

Techniki mikrolutowania Apple – zalety i wady
Mikrolutowanie urządzeń Apple nie jest jedną czynnością wykonywaną zawsze w ten sam sposób. To grupa technik, narzędzi i decyzji technologicznych, które trzeba dopasować do rodzaju uszkodzenia, konstrukcji płyty oraz stanu elementów znajdujących się w bezpośrednim sąsiedztwie naprawianego miejsca. Inaczej pracuje się przy wymianie małego kondensatora na płycie iPhone’a, inaczej przy odbudowie wyrwanego pada, a jeszcze inaczej przy naprawie warstwy zasilania w MacBooku. W każdym przypadku liczy się nie tylko temperatura grota albo dyszy hot air, ale również sposób podgrzewania laminatu, ilość topnika, dobór spoiwa i kontrola naprężeń mechanicznych.
W praktyce serwisowej zalety i wady mikrolutowania ujawniają się dopiero podczas realnej naprawy. Ta sama metoda może być bardzo szybka przy jednym modelu, a przy innym zwiększyć ryzyko odklejenia pola lutowniczego, przegrzania układu lub przesunięcia sąsiednich komponentów. Dlatego technik powinien rozumieć, co robi konkretna technika, kiedy jej użyć, jakie ma ograniczenia i jak zweryfikować rezultat. W tym artykule porównuję lutowanie grotem, hot air, podgrzewanie płyty, pracę z kulkami BGA, odbudowę padów oraz metody kontroli jakości.
Opisane wskazówki są kierowane do osób, które naprawiają iPhone’y, iPady, MacBooki oraz inne urządzenia Apple i chcą ograniczyć liczbę powrotów gwarancyjnych. Jeżeli dopiero kompletujesz stanowisko, pomocny będzie także materiał o narzędziach do mikrolutowania urządzeń Apple. Warto pamiętać, że urządzenie do naprawy trzeba zawsze traktować jako układ zależności: poprawnie przylutowany element nie oznacza jeszcze, że przyczyna usterki została usunięta.
Czym jest mikrolutowanie urządzeń Apple?
Definicja i zakres technik
Mikrolutowanie to precyzyjne łączenie, wymiana lub odbudowa elementów elektronicznych na poziomie płyt logicznych, przy użyciu narzędzi pozwalających kontrolować bardzo małe pola lutownicze, wyprowadzenia układów i połączenia miedziane. W urządzeniach Apple technik pracuje często na komponentach o wymiarach kilku dziesiątych milimetra, dlatego sama sprawność manualna nie wystarcza. Potrzebne są powiększenie optyczne, stabilna ręka, prawidłowo ustawiona temperatura, właściwa ilość topnika oraz umiejętność odczytywania schematów i pomiarów. Mikrolutowanie może obejmować wymianę kondensatora, rezystora, cewki, złącza, układu scalonego, a także naprawę ścieżki lub pada.
Najczęściej stosowane techniki mikrolutowania Apple to lutowanie grotem, lutowanie gorącym powietrzem, podgrzewanie płyty od spodu, reballing układów BGA, naprawa padów oraz prowadzenie połączeń cienkim przewodem. Każda z nich działa na innej zasadzie. Grot przekazuje ciepło punktowo i daje bardzo dobrą kontrolę nad spoiwem. Hot air rozprowadza energię w obszarze, co ułatwia demontaż elementów wielowyprowadzeniowych, ale zwiększa ryzyko poruszenia sąsiednich części. Preheater ogranicza różnicę temperatur w laminacie, lecz wymaga dodatkowego sprzętu i właściwej procedury.
Nie należy utożsamiać mikrolutowania wyłącznie z wymianą układów scalonych. W wielu naprawach większe znaczenie ma prawidłowa diagnostyka przed lutowaniem. Przykładowo zwarcie na linii zasilania może wynikać z uszkodzonego kondensatora, układu zasilania albo korozji pod BGA. Wymiana pierwszego znalezionego elementu bez pomiaru rezystancji do masy i analizy schematu często prowadzi do powtórzenia usterki. Dlatego techniki mikrolutowania powinny być traktowane jako etap procesu naprawczego, a nie jego zamiennik. Dobre podstawy opisano również w artykule o najlepszych praktykach w diagnostyce iOS.
Najważniejsze zalety pracy na poziomie płyty
Największą zaletą mikrolutowania jest możliwość naprawy uszkodzenia, którego nie da się usunąć przez wymianę całego modułu. Dotyczy to między innymi zwarć, wyrwanych padów, uszkodzonych linii danych, problemów z ładowaniem, awarii podświetlenia oraz usterek wynikających z korozji. Serwis może przywrócić sprawność płyty zamiast wymieniać ją na używaną, często niepewną część. Dla klienta oznacza to zachowanie danych, oryginalnego numeru seryjnego i większej liczby funkcji urządzenia. Dla serwisu jest to szansa na realizowanie napraw o wyższej wartości technicznej.
Drugą zaletą jest możliwość naprawy selektywnej. Jeżeli uszkodzony jest jeden kondensator w sekcji zasilania, nie ma potrzeby wymiany całego układu. Jeżeli została przerwana pojedyncza ścieżka przy złączu, można ją odbudować cienkim przewodem lub fragmentem miedzianej taśmy. Takie podejście ogranicza koszty części i zmniejsza ilość odpadów elektronicznych. W praktyce wymaga jednak umiejętności oceny, czy naprawa punktowa będzie trwała. Czasem mechanicznie uszkodzona płyta ma więcej niewidocznych problemów i wtedy sama odbudowa jednego połączenia nie rozwiąże sprawy.
Trzecią korzyścią jest rozwój kompetencji serwisu. Technik, który potrafi wykonać pomiary, przeanalizować linię sygnałową i bezpiecznie naprawić płytę, nie jest uzależniony wyłącznie od dostawcy modułów. Właściciel serwisu może dzięki temu przyjmować trudniejsze zlecenia, skrócić ścieżkę reklamacyjną i lepiej kontrolować jakość napraw. Początkującym osobom warto uporządkować naukę od podstaw, na przykład przez szkolenie z lutowania, a następnie rozwijać diagnostykę Apple na poziomie dopasowanym do posiadanego doświadczenia.
Ryzyka i ograniczenia
Mikrolutowanie nie zawsze jest opłacalne. Jeżeli płyta ma rozległą korozję, uszkodzone warstwy wewnętrzne albo wiele zerwanych pól pod układem, czas naprawy może przewyższyć wartość urządzenia. Ocena powinna uwzględniać nie tylko koszt części, lecz także roboczogodziny, ryzyko ponownego otwarcia urządzenia i dostępność dokumentacji. Błędem jest przyjmowanie każdej płyty z obietnicą naprawy bez wcześniejszych oględzin. Profesjonalny serwis powinien jasno określić zakres diagnostyki, możliwe scenariusze i sytuacje, w których naprawa zostanie przerwana.
Najpoważniejsze zagrożenia wynikają z niekontrolowanego ciepła, zbyt dużej siły mechanicznej i niewłaściwego przygotowania powierzchni. Przegrzanie może uszkodzić układ, laminat, klej pod ekranem lub elementy po drugiej stronie płyty. Z kolei podważanie komponentu przed całkowitym stopieniem spoiwa może wyrwać pady. Nadmiar topnika nie jest sam w sobie gwarancją dobrego rozpływu; jego pozostałości mogą utrudnić inspekcję i maskować mostki lutownicze. Dlatego technik powinien kontrolować proces, a nie tylko reagować na to, co widzi przez mikroskop.
Warto także pamiętać o ograniczeniach konstrukcyjnych urządzeń Apple. Płyty są wielowarstwowe, gęsto upakowane i często mają elementy klejone lub osłonięte ekranami. Niektóre układy są powiązane z konkretną płytą, a ich wymiana może wymagać programowania albo przeniesienia danych konfiguracyjnych. Samo wykonanie połączenia lutowanego nie przywróci funkcji, jeżeli problem dotyczy parowania, pamięci lub uszkodzonego firmware. Technik powinien więc łączyć wiedzę elektroniczną z diagnostyką systemową i znajomością ograniczeń urządzeń.
Lutowanie grotem i praca z małymi padami
Zalety lutowania grotem
Lutowanie grotem jest najbardziej kontrolowaną techniką w sytuacjach, w których trzeba dostarczyć ciepło do konkretnego punktu. Dobry grot pozwala precyzyjnie nanieść cynę, przeciągnąć spoiwo po szeregu wyprowadzeń albo podnieść pojedynczy element bez ogrzewania całego obszaru. Ta metoda sprawdza się przy wymianie małych rezystorów i kondensatorów, poprawianiu zimnych lutów, cynowaniu odsłoniętej ścieżki oraz instalowaniu cienkiego przewodu naprawczego. Technik może obserwować zachowanie spoiwa i natychmiast przerwać grzanie, co ogranicza czas oddziaływania temperatury.
Ważny jest dobór grota do zadania, a nie zasada, że zawsze należy używać najcieńszego końca. Bardzo mały grot ma ograniczoną zdolność przekazywania energii i może wymuszać długie grzanie. Przy masywnym polu masowym lepszy będzie grot o większej powierzchni roboczej, który szybko przekazuje ciepło przy krótszym kontakcie. Do przeciągania cyny po wyprowadzeniach przydatny jest grot z odpowiednim zaokrągleniem, a do punktowych prac na padach końcówka cienka, lecz niekoniecznie igłowa. Temperatura powinna wynikać z rodzaju spoiwa i konstrukcji połączenia, a nie z przypadkowej wartości na stacji.
Przykładem z praktyki jest wymiana wyrwanego złącza na płycie iPhone’a. Po usunięciu starego elementu technik może oczyścić pola, uzupełnić brakujące fragmenty i przylutować przewód do punktu alternatywnego. Grot daje tu większą kontrolę niż hot air, bo sąsiednie elementy pozostają stabilne. Jednocześnie naprawa wymaga dobrego podparcia płyty i minimalnej ilości cyny. Jeżeli przewód jest zbyt długi albo poprowadzony bez odciążenia, może oderwać naprawiony pad przy ponownym montażu urządzenia.
Wady i typowe błędy
Największym ograniczeniem lutowania grotem jest punktowy charakter ogrzewania. Laminat urządzenia może pozostawać chłodny, podczas gdy mały pad jest wielokrotnie podgrzewany do temperatury rozpływu. Przy nieprawidłowej technice powoduje to odklejanie pól, uszkodzenie maski i osłabienie połączenia z wewnętrzną warstwą miedzi. Problem pojawia się szczególnie wtedy, gdy technik próbuje rozgrzać duży obszar zbyt małym grotem. Zamiast szybkiego transferu ciepła uzyskuje długie, miejscowe grzanie.
Drugim błędem jest mechaniczne przesuwanie elementu, zanim spoiwo całkowicie się rozpłynie. W przypadku małych komponentów opór może wydawać się niewielki, ale nawet lekki nacisk przenosi się na pad. Przy usuwaniu cyny z pola łatwo również zassać fragment miedzianej powierzchni, jeśli używa się plecionki zbyt agresywnie albo dociska ją do laminatu przez długi czas. Plecionka powinna pracować z topnikiem i krótkim kontaktem, a nie służyć do wielokrotnego szorowania płyty.
Lutowanie grotem jest mniej wygodne przy układach z wieloma wyprowadzeniami, ekranach i elementach o dużej liczbie punktów lutowniczych. Da się nim wykonać wiele operacji, ale czas pracy rośnie, a ryzyko nierównego rozkładu temperatury może być większe. W praktyce grot często powinien być używany razem z preheaterem lub hot air, a nie jako jedyna metoda na stanowisku. Osoba ucząca się powinna najpierw ćwiczyć na płytach szkoleniowych i obserwować, jak różne kształty grotów wpływają na rozpływ spoiwa. Więcej o rozwoju tej umiejętności można przeczytać w artykule o korzyściach nauki mikrolutowania w serwisie Apple.
Praktyczne zasady pracy grotem
Przed rozpoczęciem lutowania należy ustabilizować płytę, oczyścić obszar z resztek kleju i starego topnika oraz sprawdzić, czy pad jest mechanicznie związany z laminatem. Jeżeli pole porusza się pod lekkim dotknięciem sondy, dalsze lutowanie bez odbudowy może pogłębić uszkodzenie. Grot powinien być pokryty cienką warstwą cyny, ponieważ sucha końcówka przekazuje ciepło gorzej. Topnik należy nanosić oszczędnie, tak aby poprawić rozpływ, ale nie zalać sąsiednich elementów.
Dobrym nawykiem jest wykonanie krótkiej próby na podobnym materiale przed pracą na płycie klienta. Pozwala to ocenić, czy ustawiona temperatura i geometria grota umożliwiają szybkie wykonanie połączenia. W naprawie cienkiej ścieżki ważniejsza od dużej ilości cyny jest czysta powierzchnia miedzi, odpowiednia długość odsłonięcia i mechaniczne zabezpieczenie przewodu. Po lutowaniu trzeba sprawdzić ciągłość połączenia oraz brak zwarcia do sąsiednich linii. Pomiar należy wykonywać zgodnie ze schematem, bo sama obserwacja pod mikroskopem nie wykryje wszystkich problemów.
Jeżeli w serwisie często wykonywane są naprawy padów, złączy i ścieżek, warto wdrożyć stałą procedurę dokumentowania zdjęć przed i po pracy. Fotografia powiększonego obszaru pokazuje stan wyjściowy, sposób prowadzenia przewodu i efekt końcowy. Ułatwia także rozmowę z klientem, gdy płyta była wcześniej naprawiana lub nosi ślady zalania. Takie podejście ogranicza spory i pomaga oceniać jakość pracy zespołu. W szkoleniu Apple Master nacisk kładzie się na trudniejsze przypadki płytowe, w których właśnie kontrola procesu decyduje o trwałości naprawy.
Hot air, preheater i kontrola temperatury
Kiedy hot air jest najlepszym wyborem?
Hot air, czyli lutowanie gorącym powietrzem, polega na przekazywaniu energii do obszaru płyty za pomocą strumienia podgrzanego powietrza. Technika ta jest przydatna przy demontażu układów, ekranów, złączy i komponentów z wieloma wyprowadzeniami. Umożliwia równomierniejsze ogrzanie kilku punktów jednocześnie niż grot. Wymaga jednak kontroli przepływu powietrza, odległości dyszy, czasu grzania i osłonięcia sąsiednich elementów. Sama temperatura wyświetlana przez stację nie mówi dokładnie, ile energii otrzymuje konkretne miejsce, ponieważ wpływ mają także dysza, przepływ i masa cieplna płyty.
Zaletą hot air jest szybkość. Przy prawidłowym ustawieniu można rozgrzać spoiwo pod niewielkim układem bez mechanicznego podważania każdego wyprowadzenia. Jest to szczególnie pomocne przy pracy z elementami, których nie da się wygodnie chwycić grotem. Gorące powietrze pozwala też podgrzać większy fragment płyty przed korektą lutów, co zmniejsza różnicę temperatur między warstwami. W przypadku złącza lub osłony trzeba jednak pamiętać, że ciepło może przejść na plastik, klej, mikrofon, głośnik albo elementy znajdujące się po drugiej stronie laminatu.
Przykładowo przy wymianie układu odpowiedzialnego za ładowanie technik najpierw zabezpiecza sąsiednie komponenty taśmą odporną na temperaturę albo odpowiednią osłoną, następnie dobiera dyszę obejmującą tylko naprawiany obszar. Topnik pomaga przekazać ciepło i ogranicza utlenianie, ale nie może zastępować właściwego profilu grzania. Układ powinien zostać podniesiony dopiero wtedy, gdy spoiwo rzeczywiście puści. Jeżeli trzeba użyć wyraźnej siły, należy przerwać pracę i skorygować podgrzewanie, zamiast ryzykować wyrwanie padów.
Ograniczenia hot air i rola preheatera
Hot air może przesunąć elementy znajdujące się w pobliżu naprawianego obszaru. Ryzyko rośnie przy wysokim przepływie, zbyt szerokiej dyszy i kierowaniu strumienia z małej odległości. W urządzeniach Apple wiele komponentów jest ustawionych bardzo gęsto, dlatego nawet niewielkie przesunięcie może wywołać zwarcie lub utratę sygnału. Technikiem nie powinien kierować pośpiech. Szybkie zdjęcie układu nie jest sukcesem, jeśli po oczyszczeniu okazuje się, że kilka sąsiednich padów zostało naruszonych.
Preheater podgrzewa płytę od spodu lub od strony przeciwnej do miejsca pracy. Jego zadaniem jest ograniczenie różnicy temperatur w laminacie i zmniejszenie energii, którą trzeba dostarczyć z góry. Dzięki temu układ szybciej osiąga temperaturę roboczą, a powierzchnia płyty jest mniej narażona na lokalne przegrzanie. Preheater nie zastępuje hot air ani nie pozwala bezkarnie ustawiać wysokich parametrów. Jeżeli płyta jest zbyt mocno nagrzana, można uszkodzić klej, złącza i elementy wrażliwe na temperaturę.
W praktyce preheater szczególnie pomaga przy dużych płytach MacBooków, masywnych obszarach masy oraz demontażu układów BGA. Trzeba jednak kontrolować rzeczywistą temperaturę laminatu, a nie opierać się wyłącznie na ustawieniu urządzenia. Płyta powinna być podparta tak, aby nie wyginała się podczas pracy. Po podgrzaniu nie wolno dotykać jej palcami ani przenosić bez potrzeby, ponieważ rozgrzany laminat jest bardziej podatny na odkształcenie. W szkoleniu Apple Pro warto szukać właśnie praktyki związanej z profilami cieplnymi, układami BGA i naprawami płyt o większej masie.
Jak ograniczyć ryzyko termiczne?
Podstawą bezpiecznej pracy jest pomiar i powtarzalność. Stacja hot air powinna mieć stabilną regulację, a technik powinien znać zachowanie używanej dyszy. Warto wykonać test na płycie ćwiczebnej i sprawdzić, jak szybko rozpływa się spoiwo przy konkretnym przepływie. Nie należy kopiować ustawień z przypadkowego filmu, ponieważ różne stacje pokazują temperaturę w inny sposób. Liczy się rzeczywista energia przekazana do płyty, sposób jej podparcia oraz rodzaj spoiwa.
Osłanianie elementów nie powinno polegać na zakryciu całej płyty grubą warstwą taśmy. Osłona ma ograniczyć bezpośredni strumień powietrza, ale jednocześnie nie może zatrzymywać ciepła w sposób nieprzewidywalny. Przed grzaniem trzeba usunąć plastikowe części, które można odłączyć, oraz ocenić, czy pod płytą nie znajduje się bateria lub wrażliwe złącze. Po pracy należy odczekać, aż laminat ostygnie, i dopiero wtedy wykonywać pomiary mechaniczne. Nagłe chłodzenie sprężonym powietrzem może zwiększać naprężenia.
Wskazówka praktyczna: jeżeli podczas podnoszenia układu czujesz opór, nie zwiększaj od razu temperatury. Najpierw sprawdź, czy wszystkie wyprowadzenia są rzeczywiście w stanie ciekłym, czy dysza obejmuje cały obszar i czy pod układem nie ma kleju. Czasem problemem jest asymetryczne grzanie albo zbyt mała ilość topnika, a nie za niska temperatura. Po zdjęciu elementu oczyść pola bez agresywnego skrobania i wykonaj inspekcję. Właściwa kontrola cieplna często decyduje o tym, czy mikrolutowanie będzie trwałą naprawą, czy tylko krótkotrwałym przywróceniem działania.
Mikroskop, topnik i inspekcja połączeń
Znaczenie mikroskopu w mikrolutowaniu
Mikroskop nie jest dodatkiem poprawiającym komfort pracy, ale podstawowym narzędziem kontroli w mikrolutowaniu Apple. Powiększenie pozwala zobaczyć mostki, pęknięcia, brakujące fragmenty maski, odklejone pady i zanieczyszczenia, których nie widać gołym okiem. Dobra optyka powinna zapewniać odpowiednią głębię ostrości, naturalny obraz i wygodną odległość roboczą. Technik musi widzieć jednocześnie grot, element i obszar przylegający, ponieważ praca wyłącznie na powiększonym punkcie może utrudnić ocenę kontekstu.
Wybór między mikroskopem trinokularnym, kamerą a lupą zależy od rodzaju napraw. Kamera ekranowa ułatwia dokumentację i pracę szkoleniową, natomiast mikroskop optyczny daje naturalne poczucie głębi i często lepszą ocenę krawędzi połączenia. Oświetlenie pierścieniowe może powodować odbicia na cynie, dlatego przydatne jest światło boczne lub regulowane źródło punktowe. Nie ma jednego ustawienia właściwego dla każdej płyty. Techniki mikrolutowania Apple wymagają zmiany kąta oświetlenia, gdy kontroluje się pady, ścieżki, kulki BGA albo powierzchnię po czyszczeniu.
Przykładem jest naprawa zerwanej linii przy złączu. Z daleka położony przewód może wyglądać prawidłowo, ale pod mikroskopem widać, że jego końcówka dotyka tylko maski, a nie odsłoniętej miedzi. Połączenie może działać chwilowo wskutek nacisku obudowy, a następnie przestać przewodzić. Inspekcja pod kątem oraz delikatne sprawdzenie sondą pozwalają wykryć taki problem przed zamknięciem urządzenia. Warto wykonywać zdjęcia krytycznych miejsc, zwłaszcza gdy naprawa obejmuje odbudowę kilku linii lub pracę pod układem.
Topnik, spoiwo i przygotowanie powierzchni
Topnik ułatwia rozpływ spoiwa, ogranicza utlenianie i poprawia zwilżanie powierzchni. Nie naprawia jednak brudnego pada, uszkodzonej maski ani nieprawidłowej temperatury. Nadmiar topnika może utrudniać obserwację i spowodować, że cyna rozpłynie się poza właściwy obszar. Przy pracy z małymi komponentami lepiej nanieść niewielką ilość i dodać ją ponownie, niż pokrywać całą płytę grubą warstwą. Po zakończeniu trzeba dobrać środek czyszczący do użytego topnika i dokładnie usunąć pozostałości.
Dobór spoiwa zależy od rodzaju naprawy, istniejącej cyny i wymagań termicznych. Spoiwo o niższej temperaturze topnienia może ułatwić demontaż, lecz nie powinno być używane bez oceny trwałości połączenia. Przy odbudowie padów ważna jest kontrola ilości materiału, ponieważ zbyt gruba warstwa zmienia wysokość elementu i może powodować naprężenia. W układach wielowyprowadzeniowych nierówna wysokość pól utrudnia prawidłowe osadzenie komponentu. Technik powinien pracować na czystej, odtłuszczonej powierzchni, ale unikać mechanicznego usuwania materiału, który jest jeszcze potrzebny do zachowania geometrii pada.
W praktyce serwisowej często spotyka się płyty po wcześniejszych naprawach wykonanych z dużą ilością cyny i agresywnym topnikiem. W takim przypadku pierwszym krokiem nie jest ponowne grzanie, lecz ocena stanu laminatu. Trzeba sprawdzić, czy pola mają prawidłowy kształt, czy nie ma zwęgleń i czy sąsiednie linie nie zostały połączone. Czyszczenie powinno odbywać się etapami: usunięcie większych pozostałości, delikatne wyrównanie powierzchni, następnie kontrola pod mikroskopem. Dopiero wtedy można dobrać technikę dalszej naprawy.
Kontrola elektryczna po lutowaniu
Inspekcja optyczna jest konieczna, ale nie wystarcza. Po każdej naprawie płyty trzeba wykonać pomiary odpowiednie do obwodu. Może to być sprawdzenie ciągłości ścieżki, rezystancji do masy, obecności zwarcia między sąsiednimi padami albo testu diodowego. Wynik należy porównać ze schematem, boardview, dokumentacją serwisową lub pomiarem na sprawnej płycie. Sama wartość pomiaru bez kontekstu nie daje pewnej diagnozy. Niektóre linie mają niską rezystancję z powodu obecności układów i nie oznacza to automatycznie zwarcia.
Po uruchomieniu urządzenia trzeba sprawdzić funkcję, która była związana z naprawą, ale także wykonać testy sąsiednich układów. Po pracy przy sekcji ładowania sprawdza się pobór prądu, zachowanie przy różnych akcesoriach, temperaturę elementów i komunikację z komputerem. Po naprawie linii obrazu należy zweryfikować stabilność obrazu, podświetlenie, dotyk oraz reakcję na poruszanie obudową. Test końcowy powinien odbyć się przed zamknięciem urządzenia, ponieważ ponowny demontaż zwiększa ryzyko dodatkowych uszkodzeń.
Dobrym standardem jest prowadzenie karty naprawy zawierającej objaw, pomiary początkowe, wykorzystaną metodę, wymienione elementy oraz wyniki testów. Taki zapis ułatwia analizę, gdy klient wróci z innym objawem, i pozwala odróżnić pierwotną usterkę od nowego uszkodzenia mechanicznego. W artykule o najlepszych technikach lutowania w naprawach Apple warto zwrócić uwagę na połączenie samej operacji lutowania z kontrolą jakości. To właśnie ten etap najczęściej decyduje o reputacji serwisu.
Jak wybrać technikę mikrolutowania do konkretnej naprawy?
Decyzja zależna od rodzaju uszkodzenia
Wybór techniki powinien rozpoczynać się od odpowiedzi na pytanie, co faktycznie jest uszkodzone. Przy pojedynczym kondensatorze lub rezystorze zwykle wystarczy grot albo pęseta z hot air, zależnie od dostępu i sąsiedztwa komponentów. Przy zwartym układzie wielowyprowadzeniowym hot air może ułatwić demontaż, ale po operacji trzeba oczyścić i wyrównać pola. Przy zerwanym padzie potrzebna będzie odbudowa mechaniczna, a nie samo podgrzewanie. Przy problemie pod BGA konieczne może być zdjęcie układu, oczyszczenie pól, reballing i kontrolowane osadzenie komponentu.
Znaczenie ma również stan płyty. Płyta po zalaniu może mieć osłabione spoiwa, skorodowane przelotki i niewidoczne przerwy w warstwach wewnętrznych. W takiej sytuacji metoda, która działa na suchej i stabilnej płycie, może doprowadzić do dalszych strat. Przed grzaniem trzeba usunąć korozję, sprawdzić punkty masowe i ocenić, czy laminat nie jest rozwarstwiony. Jeżeli płyta była wcześniej przegrzewana, warto ograniczyć liczbę kolejnych cykli termicznych i pracować etapami.
Przykład praktyczny: iPhone nie uruchamia się po zalaniu, a zasilacz laboratoryjny pokazuje nietypowy pobór prądu. Najpierw wykonuje się pomiary i lokalizuje element nagrzewający się w obwodzie, zamiast od razu podgrzewać całą sekcję hot air. Jeśli winny jest kondensator, wymiana grotem może być bezpieczniejsza. Jeśli zwarcie znajduje się pod układem, potrzebna będzie inna ścieżka postępowania. Technika jest więc konsekwencją diagnozy, a nie pierwszą czynnością podejmowaną po otwarciu urządzenia.
Dobór sprzętu, czasu i kosztu naprawy
Technik powinien dobierać narzędzia do powtarzalnych zadań serwisu. Stacja lutownicza z regulacją temperatury, hot air, preheater, mikroskop, zasilacz laboratoryjny i miernik tworzą podstawę stanowiska. Przy bardziej zaawansowanych naprawach dochodzą programatory, separatory, źródła światła, uchwyty i narzędzia do odbudowy padów. Nie oznacza to, że trzeba od razu kupić każdy dostępny sprzęt. Lepszym rozwiązaniem jest określenie, jakie usterki występują najczęściej, i inwestowanie w narzędzia, które skrócą czas oraz poprawią powtarzalność tych właśnie napraw.
Koszt naprawy powinien obejmować diagnostykę, pracę technika, części, ryzyko i test końcowy. Mikrolutowanie nie może być wyceniane wyłącznie według ceny wymienionego kondensatora, bo wartością jest wiedza oraz czas potrzebny do znalezienia przyczyny. Jednocześnie serwis powinien znać granicę opłacalności. Jeżeli odbudowa wielowarstwowej płyty zajmie wiele godzin i nadal nie da pewności, uczciwiej przedstawić klientowi ryzyko niż obiecywać sukces. Transparentna wycena chroni zarówno klienta, jak i technika.
Osoba początkująca powinna najpierw opanować przygotowanie stanowiska, bezpieczeństwo ESD, pracę grotem, podstawowe pomiary i czyszczenie pól. Dobrym etapem startowym może być szkolenie Apple Basic, natomiast osoby znające podstawy mogą rozwijać diagnostykę i naprawy na poziomie standardowym w ramach szkolenia Apple Standard. Kurs nie zastępuje praktyki, ale skraca drogę do poprawnych nawyków i pozwala uniknąć błędów, które na płytach klientów są kosztowne.
Procedura bezpiecznej naprawy
Przed lutowaniem warto przyjąć stałą kolejność działań. Najpierw dokumentuje się stan urządzenia i płyty, następnie wykonuje pomiary, odłącza baterię oraz zabezpiecza wrażliwe obszary. Kolejny etap to przygotowanie powierzchni, wybór techniki i ustawienie narzędzi. Dopiero wtedy rozpoczyna się demontaż. Po wymianie lub odbudowie wykonuje się inspekcję, pomiary kontrolne i test funkcjonalny. Taka kolejność ogranicza sytuacje, w których technik usuwa element bez potwierdzenia diagnozy albo uruchamia płytę z pozostawionym zwarciem.
W przypadku napraw wymagających hot air trzeba kontrolować sąsiednie elementy przed, w trakcie i po grzaniu. Jeżeli komponent przesunął się, należy go ustawić ponownie i sprawdzić jego połączenia. Przy pracy grotem trzeba obserwować, czy pad nie zaczyna się odklejać. Przy odbudowie przewodem należy zabezpieczyć go przed naprężeniami i upewnić się, że nie dotyka ekranów ani ruchomych części. Małe elementy mechaniczne mogą po zamknięciu obudowy naciskać na przewód, dlatego naprawa musi być oceniana także pod kątem montażu.
Najlepsza technika mikrolutowania to ta, która wykonuje naprawę przy najmniejszym ryzyku dla pozostałej części płyty i daje możliwość późniejszej weryfikacji. Nie zawsze będzie najszybsza. Czasem bezpieczniej poświęcić kilka minut na preheating i osłonięcie obszaru niż później szukać dodatkowych zwarć. Jeżeli serwis chce rozwijać trudne naprawy Apple, powinien także analizować nieudane przypadki i tworzyć własną bazę zdjęć, pomiarów oraz procedur. To praktyczny sposób na podnoszenie jakości pracy całego zespołu.
FAQ – najczęstsze pytania o mikrolutowanie Apple
Czy lutowanie grotem jest bezpieczniejsze niż hot air?
Żadna z tych metod nie jest automatycznie bezpieczniejsza. Grot ogranicza obszar oddziaływania ciepła, dlatego dobrze sprawdza się przy pojedynczych elementach i odbudowie ścieżek. Może jednak przegrzać mały pad, jeśli technik używa niewłaściwego grota albo utrzymuje kontakt z płytą zbyt długo. Hot air rozgrzewa większy obszar i ułatwia pracę z układami wielowyprowadzeniowymi, ale może przesunąć sąsiednie komponenty lub uszkodzić plastikowe części. Bezpieczeństwo zależy od diagnozy, kontroli temperatury, przepływu powietrza, czasu pracy i prawidłowego podparcia płyty.
Kiedy potrzebny jest preheater?
Preheater jest szczególnie przydatny przy dużych płytach, masywnych polach masowych, układach BGA oraz elementach, które wymagają równomiernego podgrzania. Ogranicza różnicę temperatur między górą i dołem laminatu, dzięki czemu hot air może pracować krócej i z mniejszą energią lokalną. Nie jest konieczny przy każdej wymianie małego kondensatora, ale może poprawić bezpieczeństwo, gdy płyta szybko odbiera ciepło. Przed użyciem trzeba ustalić temperaturę rzeczywistą, zabezpieczyć elementy wrażliwe i zapewnić stabilne podparcie. Zbyt intensywne podgrzewanie również może uszkodzić płytę.
Jak rozpoznać, że pad został wyrwany?
Wyrwany pad może być widoczny jako brak miedzianej powierzchni, nierówność, odsłonięty laminat albo miejsce, które porusza się pod delikatnym dotknięciem sondą. Nie zawsze uszkodzenie jest oczywiste, ponieważ część pola może pozostać przyklejona do komponentu lub zostać przykryta cyną. Dlatego obszar trzeba oczyścić i obejrzeć pod mikroskopem z kilku stron. Następnie należy sprawdzić połączenie z właściwą linią oraz znaleźć punkt alternatywny, jeżeli jest potrzebny. Próba przylutowania elementu do niestabilnego pada zwykle pogłębia problem.
Czy każdą płytę Apple można naprawić mikrolutowaniem?
Nie każdą płytę da się naprawić ekonomicznie i bezpiecznie. Mikrolutowanie pozwala odbudować wiele ścieżek, wymienić komponenty i usuwać niektóre zwarcia, ale ma ograniczenia przy rozległej korozji, uszkodzeniach warstw wewnętrznych, zwęglonym laminacie oraz problemach z układami sparowanymi. Czasem płyta jest fizycznie naprawialna, lecz koszt pracy przekracza wartość urządzenia. Rzetelny serwis powinien najpierw wykonać diagnostykę, przedstawić prawdopodobny scenariusz i poinformować klienta o ryzyku. Obietnica stuprocentowej skuteczności bez oględzin jest sygnałem ostrzegawczym.
Jak długo trzeba uczyć się mikrolutowania?
Podstawy lutowania można opanować w stosunkowo krótkim czasie, ale powtarzalna naprawa płyt Apple wymaga wielu godzin ćwiczeń i analizy błędów. Początkujący powinien zacząć od pracy na większych elementach, czyszczenia padów i prostych wymian, a następnie przejść do małych komponentów, przewodów oraz układów wielowyprowadzeniowych. Równolegle trzeba uczyć się pomiarów i czytania dokumentacji, ponieważ sama zręczność nie wystarczy do diagnozy. Szkolenie praktyczne może uporządkować proces, lecz rozwój następuje przede wszystkim przez systematyczne ćwiczenia, dokumentowanie wyników i pracę pod kontrolą doświadczonego technika.
Podsumowanie i wnioski
Różne techniki mikrolutowania urządzeń Apple mają konkretne zastosowania i ograniczenia. Lutowanie grotem daje najlepszą kontrolę punktową oraz dobrze sprawdza się przy małych komponentach, ścieżkach i przewodach. Hot air ułatwia demontaż układów oraz pracę z większą liczbą wyprowadzeń, ale wymaga ochrony sąsiednich elementów i kontroli przepływu powietrza. Preheater pomaga ograniczyć naprężenia termiczne, szczególnie na dużych i wielowarstwowych płytach, jednak nie zastępuje doświadczenia ani pomiaru rzeczywistej temperatury.
Najważniejsza zasada brzmi: technikę dobiera się do diagnozy, a nie do przyzwyczajenia. Przed lutowaniem trzeba potwierdzić usterkę, ocenić stan laminatu, przygotować płytę i zaplanować sposób kontroli po naprawie. Po operacji konieczne są inspekcja pod mikroskopem, pomiary elektryczne i test funkcjonalny. Dzięki temu mikrolutowanie staje się przewidywalnym procesem, a nie próbą przywrócenia urządzenia do życia przez przypadkowe grzanie.
Serwis, który chce rozwijać naprawy płytowe, powinien inwestować jednocześnie w sprzęt, procedury i szkolenie techników. Właściwy mikroskop, stabilna stacja, dobre oświetlenie i zasilacz laboratoryjny są ważne, ale nie zastąpią umiejętności rozpoznawania uszkodzeń. Warto uczyć się etapami: od podstaw lutowania, przez diagnostykę i proste naprawy, aż po układy BGA, odbudowę padów i trudne przypadki zalaniowe. Taki rozwój ogranicza liczbę błędów, podnosi jakość obsługi i pozwala przyjmować naprawy, których nie da się wykonać metodą modułowej wymiany części.
